제품 설명

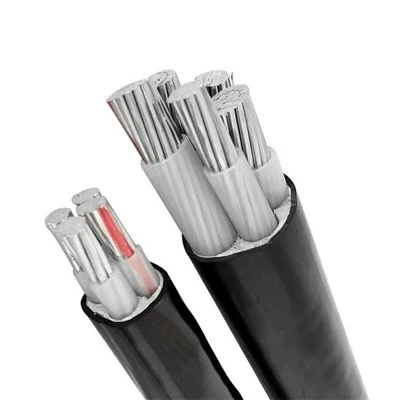

YJLV는 알루미늄-코어 전원 케이블이며 전체 모델명은 알루미늄-코어 교차{2}}폴리에틸렌 절연 폴리염화비닐 피복 전원 케이블입니다. 고성능-으로전도성 아머 케이블, 이는 산업 건설, 광업, 태양광 발전 및 발전소 프로젝트를 위해 제작된 높은 전도성 알루미늄 도체, 두꺼운 XLPE 절연층 및 강철 테이프 장갑 구조를 특징으로 하며 뛰어난 내구성과 전송 성능을 갖추고 있습니다.

이 최상위-계층전도성 아머 케이블또한 신뢰할 수 있는태양광 PVC 케이블태양광 발전 시스템용으로 특별히 설계된 이 제품은 -장기 작동 온도 90도에서 안정적으로 작동하고 8.7kV, 10kV, 15kV, 20kV, 26kV, 35kV를 포함한 다양한 전압 사양과 호환되며 저전압, 중전압 및 고전압 전력 전송 요구 사항을 충족합니다.

YJLV 케이블은 실내에 설치하거나, 케이블 트렌치에 배치하거나, 파이프라인 내부로 배선할 수 있으며, 느슨한 토양에 묻을 수도 있습니다. 그러나 일반적인 사용 환경에서는 강한 외부 힘을 견딜 수 없습니다. 지하에 놓였을 때, 이 장갑은태양광 PVC 케이블기존의 기계적 외력에 저항할 수 있지만 상당한 인장력이나 심한 압축을 견딜 수는 없습니다. 전체 인증과 유연한 맞춤설정을 통해-비용 효율적이고 프리미엄입니다.전도성 아머 케이블글로벌 산업 및 재생에너지 프로젝트를 위해

핵심 기술 매개변수

매개변수 항목	사양	매개변수 항목	사양
모델 번호	YJLV	정격전압	8.7kV,10kV,15kV,20kV,26kV,35kV
도체 재료	알루미늄(고도전성)	단열재	XLPE
재킷 소재	PVC	방어구 종류	강철 테이프 기갑
작동 온도	90도	색상	검정색(수정됨)
단면	맞춤형	코어 수	맞춤형
전압 유형	LV/MV/HV	MOQ	100미터
인증	CCC, ISO	서비스	OEM 및 ODM
원산지	중국 허베이	주요 응용	산업, 광업, 태양광 PV, 발전소, 배전

특징

작동 온도는 도체의 최대 정격 작동 온도로 90도입니다. 단락 중 최대 온도는 250도를 초과해서는 안되며 지속 시간은 5초를 초과해서는 안 됩니다. 설치 및 부설 온도는 케이블 설치 및 부설의 최소 온도이며 0도 이상입니다. 공기-케이블의 경우 주변 온도는 40도입니다. 토양-매설 케이블의 경우 주변 온도는 25도입니다.

단일-코어 알루미늄 코어 xlpe 절연 PVC 외장 케이블 사양 및 매개변수
공칭 단면적-	단열재 두께	외장 두께	대략적인 전체 케이블의 직경	대략. 무게 케이블의	20도에서 도체의 최대 DC 저항
mm2	mm	mm	mm	kg/km	Ω/km
1x1.5	0.7	1.4	6
1x2.5	0.7	1.4	6	41	12.1
1x4	0.7	1.4	7	49	7.41
1x6	0.7	1.4	7	59	4.61
1x10	0.7	1.4	8	80	3.08
1x16	0.7	1.4	9	105	1.91
1x25	0.9	1.4	11	147	1.20
1x35	0.9	1.4	12	184	0.868
1x50	1.0	1.4	13	236	0.641
1x70	1.1	1.4	15	314	0.443
1x95	1.1	1.5	17	406	0.320
1x120	1.2	1.5	19	496	0.253
1x150	1.4	1.6	21	609	0.206
1x185	1.6	1.6	23	747	0.164
1×240	1.7	1.7	26	951	0.125
1×300	1.8	1.8	28	1162	0.100
1×400	2.0	1.9	32	1477	0.0778
1×500	2.2	2.0	35	1856	0.0605
1×630	2.4	2.2	40	2351	0.0469
1×800	2.6	2.3	44
